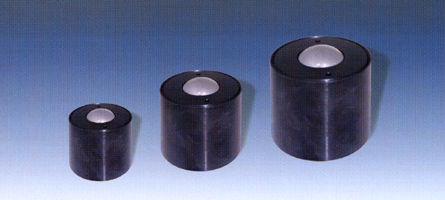

각종 중량물(금형)을 이동할 때 적합한 MR형 Spring Cushion Type.

- 금형반입후 Ball Transfer 상에서, 전후좌우로 이동시켜 위치를 결정합니다.
- 상 금형을 램에 설치하고, 하 금형을 클램프하면 Ball Transfer는 클램프력에 의해 가라않고, 하금형
   과 볼스터가 밀착합니다.
- 분리할 경우에는 하 금형 클램프를 풀면, Ball Transfer내의 스프링의 반발력으로 금형을 밀어올려,
   금형이 볼스터에서 떠오릅니다.(금형은 Ball Transfer위를 이동하여 반출됩니다.)
- 금형의 밑면이 구멍이나 요철로 되어있는 경우에는 밑면에 철판(3.2t이상)을 깔고 사용하여
   주십시요.
- 몸체는 스틸에 흑염처리하여 사용




품명 볼규격 H h H2 ØD 自重 許容荷重
MR4HS 5/8" 31.0 3.0 28.0 30.0 0.12kg 14kg
MR5HS 5/8" 31.0 3.0 28.0 30.0 0.115kg 20kg
MR6HS 3/4" 38.0 3.0 35.0 38.0 0.240kg 50kg
MR80C 1" 42.0 3.0 39.0 42.0 0.30kg 80kg
MR8HS 1" 45.0 4.7 40.3 44.0 0.373kg 100kg
MR8HSA 1" 60.0 5.0 55.0 60.0 0.87kg 150kg
MR8HSB 1" 60.0 5.0 55.0 60.0 0.85kg 200kg

20개의 Ball Transfer MR8HS를 금형바로 아래에 설치할 경우.
   - 설치하는 금형중량이 2톤까지 사용가능합니다.
   - 금형중량 1톤으로 Ball Transfer MR8HS가 10개, 금형아래에
      걸려있는 경우의 클램프력은  MR8HS를 2mm 가라않히는 힘
      180kg X 10 금형중량 1톤 = 800kgf이고, 800kg이상의 클램프를
       필요로 합니다.

품명 Ød h
MR4HS
Ø30.0 +1.0
+0.5
29.0
MR5HS
Ø30.0 +1.0
+0.5
29.0
MR6HS
Ø38.0 +1.0
+0.5
36.0
MR80C
Ø42.0 +1.0
+0.5
40.0
MR8HS
Ø44.0 +1.0
+0.5
43.0
MR8HSA
Ø60.0 +1.0
+0.5
58.0
MR8HSB
Ø60.0 +1.0
+0.5
58.0
